Mẫu

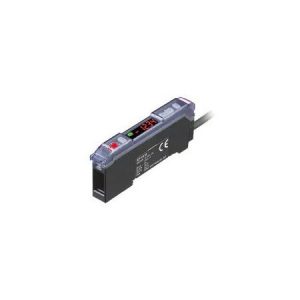

AP-V41AWP
Loại
Bộ Khuếch đại, PNP
Đầu cảm biến tương thích
AP-41M, AP-41, AP-43, AP-44, AP-48
Phạm vi cài đặt và màn hình hiển thị
-15 đến +110 % của F.S.*1
Màn hình hiển thị
4 1/2-chữ số, 2-màu sắc, đèn LED 7 đoạn (Chiều cao ký tự: 4,5 mm), Đèn báo AI (màu xanh lá cây), Chu kỳ hiển thị màn hình: 10 lần/giây
Khả năng lặp lại
±0,2 % của F.S.
Đèn báo vận hành
Đèn LED đỏ x 2 (tương ứng với ngõ ra điều khiển 1 và 2)
Công suất tiêu thụ
Bình thường
12 V: Cực đại 840 mW (70 mA), 24 V: Cực đại 1,200 mW (50 mA)
Độ phân giải màn hình
AP-41M/41: Chế độ tiêu chuẩn 0,1 kPa, Độ phân giải cao/Chế độ tập trung 0,01 kPa
AP-43: Chế độ tiêu chuẩn 0,001 MPa, Độ phân giải cao/Chế độ tập trung 0,1 kPa
AP-44/48: Chế độ tiêu chuẩn 0,1 kPa, Độ phân giải cao/Chế độ tập trung 0,02 kPa
Dao động nhiệt độ cho hiển thị màn hình
Tối đa ±1 % của F.S.
Tính trễ
Có thể thay đổi (Tiêu chuẩn: 0,5 % của FS; độ phân giải cao/chế độ tập trung: 0,1 % của F.S.)
Thời gian đáp ứng (chức năng ngăn rung)
1 (chỉ trong chế độ tốc độ cao), 2,5, 5, 100, hoặc 500 ms (có thể lựa chọn)
I/O
Ngõ ra analog
1 đến 5 V với tổng trở tải tối đa 1 kΩ (hoặc cho phép lựa chọn ngõ vào dịch chuyển về 0)
Ngõ vào dịch chuyển về 0
Thời gian ngõ vào: từ 2 ms trở lên (hoặc có thể lựa chọn ngõ ra analog)
Ngõ ra điều khiển
PNP cực thu để hở cực đại 100 mA (từ 30 V trở xuống) với điện áp dư tối đa 1 V, 2 ngõ ra (có thể lựa chọn Thường mở hoặc Thường đóng)
Định mức
Điện áp nguồn
12 đến 24 VDC ±10 %, độ gợn (P-P) từ 10 % trở xuống
Công suất tiêu thụ
Chế độ tiết kiệm
12 V: Cực đại 600 mW (50 mA), 24 V: Cực đại 960 mW (40 mA)
Khả năng chống chịu với môi trường
Nhiệt độ môi trường xung quanh
0 đến +50 °C (Không đóng băng)
Độ ẩm môi trường xung quanh
35 đến 85 % RH (Không ngưng tụ)
Chống chịu rung
10 đến 55 Hz, 1,5 mm Biên độ kép theo các hướng X, Y, Z tương ứng, 2 giờ
Vật liệu
Polycarbonate
Phụ kiện
Giá gắn, Đầu nối chính
Khối lượng
Xấp xỉ 80 g (gồm dây cáp 2-m)
*1 Phạm vi tập trung chỉ áp dụng trong chế độ tập trung.
