Phương pháp hiển thị
LED 7 đoạn 3½-số
Chiều cao kí tự
10mm
Đo
Dòng AC
Loại ngõ vào
2000A/5A(CT)
Dải hiển thị tối đa
0 đến 1999
Đo AC
Giá trị hiệu dụng (RMS)
Nguồn cấp (Tùy chọn)
110/220VAC~ 50/60Hz(100-240VAC~ 50/60Hz)
Ngõ ra
Relay (HI, LOW)
Ngõ vào cho phép tối đa
150% cho mỗi đặc tính ngõ vào (ở 400VAC: 120%)
Độ chính xác hiển thị_AC
F.S. ±0.5% rdg ±1 chữ số
Chu kỳ lấy mẫu
300ms
Nhiệt độ xung quanh
-10 đến 50℃, bảo quản: -25 đến 65℃
Độ ẩm xung quanh
35 đến 85%RH, bảo quản : 35 đến 85%RH
Trọng lượng
Xấp xỉ 278g
M4Y/M4W/M5W/M4M Series – Đo dòng điện AC
ModelSố hiển thịKích thướcChức năngNgõ ra
M4Y-AA-14 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-24 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-34 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-44 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-54 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-64 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AA-XX4 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-14 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-24 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-34 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-44 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-54 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-64 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4Y-AAR-XX4 chữ sốW72×H36mmĐo dòng điện ACChỉ hiển thị
M4M-AA-54 chữ sốW72×H72mmĐo dòng điện ACChỉ hiển thị
M4M-AA-XX4 chữ sốW72×H72mmĐo dòng điện ACChỉ hiển thị
M4M1P-AA-54 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4M1P-AA-XX4 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4M1P-AAR-XX4 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4M2P-AA-44 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4M2P-AA-54 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4M2P-AA-XX4 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4M2P-AAR-54 chữ sốW72×H72mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W-AA-14 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-24 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-34 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-44 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-54 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-64 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AA-XX4 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-24 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-34 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-44 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-54 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-64 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W-AAR-XX4 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M4W1P-AA-14 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-24 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-34 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-44 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-54 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-64 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AA-XX4 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-14 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-24 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-34 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-44 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-54 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-64 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W1P-AAR-XX4 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 1 ngõ ra
M4W2P-AA-14 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AA-24 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AA-34 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AA-44 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AA-54 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra

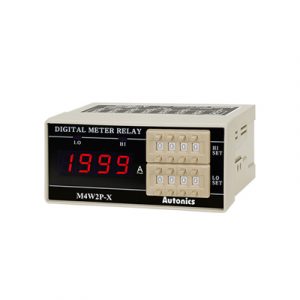

M4W2P-AA-64 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AA-XX4 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-24 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-34 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-44 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-54 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-64 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M4W2P-AAR-XX4 chữ sốW96×H48mmĐo dòng điện ACCài đặt trước 2 ngõ ra
M5W-AA-15 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-25 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-35 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-45 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-55 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-65 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
M5W-AA-XX5 chữ sốW96×H48mmĐo dòng điện ACChỉ hiển thị
