Phương pháp hiển thị
LED 7 đoạn 7 đoạn LCD
Chiều cao kí tự
9mm
Dải hiển thị tối đa
-1999 to 9999
Đo
Dòng AC, Tần số
Loại ngõ vào
0-5A, 0-2.5A, 0-500mA, 0-250mA, 0-100mA, 0-50mA
Đo AC
Giá trị trung bình (AVG), Giá trị hiệu dụng (RMS)
Nguồn cấp
12-24VDC, 12-24VAC~
Ngõ ra_Ngõ ra chính (Giá trị so sánh)
Relay (OUT1, OUT2)
Ngõ ra_Ngõ ra phụ (Giá trị hiển thị)
Chuyển đổi PV (DC4-20mA)
Độ chính xác hiển thị
• 23℃±5℃ – F.S. ±0.3% rdg ±3 chữ sốF.S. +0.3% rdg ± tối đa 3 chữ số dành cho 5A terminal.• -10℃ to 50℃ – F.S. ±0.5% rdg ±3 chữ số
Ngõ vào cho phép tối đa
110% F.S. cho mỗi dải ngõ vào đo
Phương thức chuyển đổi A/D
Thực hiện lấy mẫu quá mức sử dụng ADC
Chu kỳ lấy mẫu
16.6ms
Đo tần số
Dải đo: 0.100 đến 9999 Hz (thay đổi theo vị trí thập phân)
Chức năng giữ
Bao gồm (chức năng giữ bên ngoài)
Nhiệt độ xung quanh
-10 đến 50℃, bảo quản: -20 đến 60℃
Độ ẩm xung quanh
35 đến 85%RH, bảo quản : 35 đến 85%RH
Loại cách điện
Cách điện kép hoặc cách điện gia cố (đánh dấu: @(INS), độ bền điện môi giữa phần ngõ vào đo và phần nguồn: 1kV)
Trọng lượng
Xấp xỉ 127g (Xấp xỉ 64g)
Tiêu chuẩn

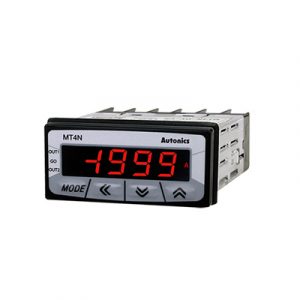

Autonics MT4N loại đo dòng điện
ModelsNgõ raLoại đồng hồNguồn cấp
MT4N-AA-40RelayĐo dòng AC110-220V
MT4N-AA-41NPN-NOĐo dòng AC110-220V
MT4N-AA-42PNP-NOĐo dòng AC110-220V
MT4N-AA-43Relay+4-20mAĐo dòng AC110-220V
MT4N-AA-44Relay+RS485Đo dòng AC110-220V
MT4N-AA-45Relay 1&2 + 4-20mAĐo dòng AC110-220V
MT4N-AA-4NChỉ hiển thịĐo dòng AC110-220V
MT4N-AA-E0RelayĐo dòng AC12-24V
MT4N-AA-E1NPN-NOĐo dòng AC12-24V
MT4N-AA-E2PNP-NOĐo dòng AC12-24V
MT4N-AA-E3Relay+4-20mAĐo dòng AC12-24V
MT4N-AA-E4Relay+RS485Đo dòng AC12-24V
MT4N-AA-E5Relay 1&2 + 4-20mAĐo dòng AC12-24V
MT4N-AA-ENChỉ hiển thịĐo dòng AC12-24V
MT4N-DA-40RelayĐo dòng DC110-220V
MT4N-DA-41NPN-NOĐo dòng DC110-220V
MT4N-DA-42PNP-NOĐo dòng DC110-220V
MT4N-DA-43Relay+4-20mAĐo dòng DC110-220V
MT4N-DA-44Relay+RS485Đo dòng DC110-220V
MT4N-DA-45Relay 1&2 + 4-20mAĐo dòng DC110-220V
MT4N-DA-4NChỉ hiển thịĐo dòng DC110-220V
MT4N-DA-E0RelayĐo dòng DC12-24V
MT4N-DA-E1NPN-NOĐo dòng DC12-24V
MT4N-DA-E2PNP-NOĐo dòng DC12-24V
MT4N-DA-E3Relay+4-20mAĐo dòng DC12-24V
MT4N-DA-E4Relay+RS485Đo dòng DC12-24V
MT4N-DA-E5Relay 1&2 + 4-20mAĐo dòng DC12-24V
MT4N-DA-ENChỉ hiển thịĐo dòng DC12-24V
Cách lựa chọn đồng hồ đo dòng điện Autonics MT4N Series
Tài liệu hướng dẫn sử dụng đồng hồ đo dòng điện Autonics MT4N Series
► Download Manual Autonics MT4N Series
